综述

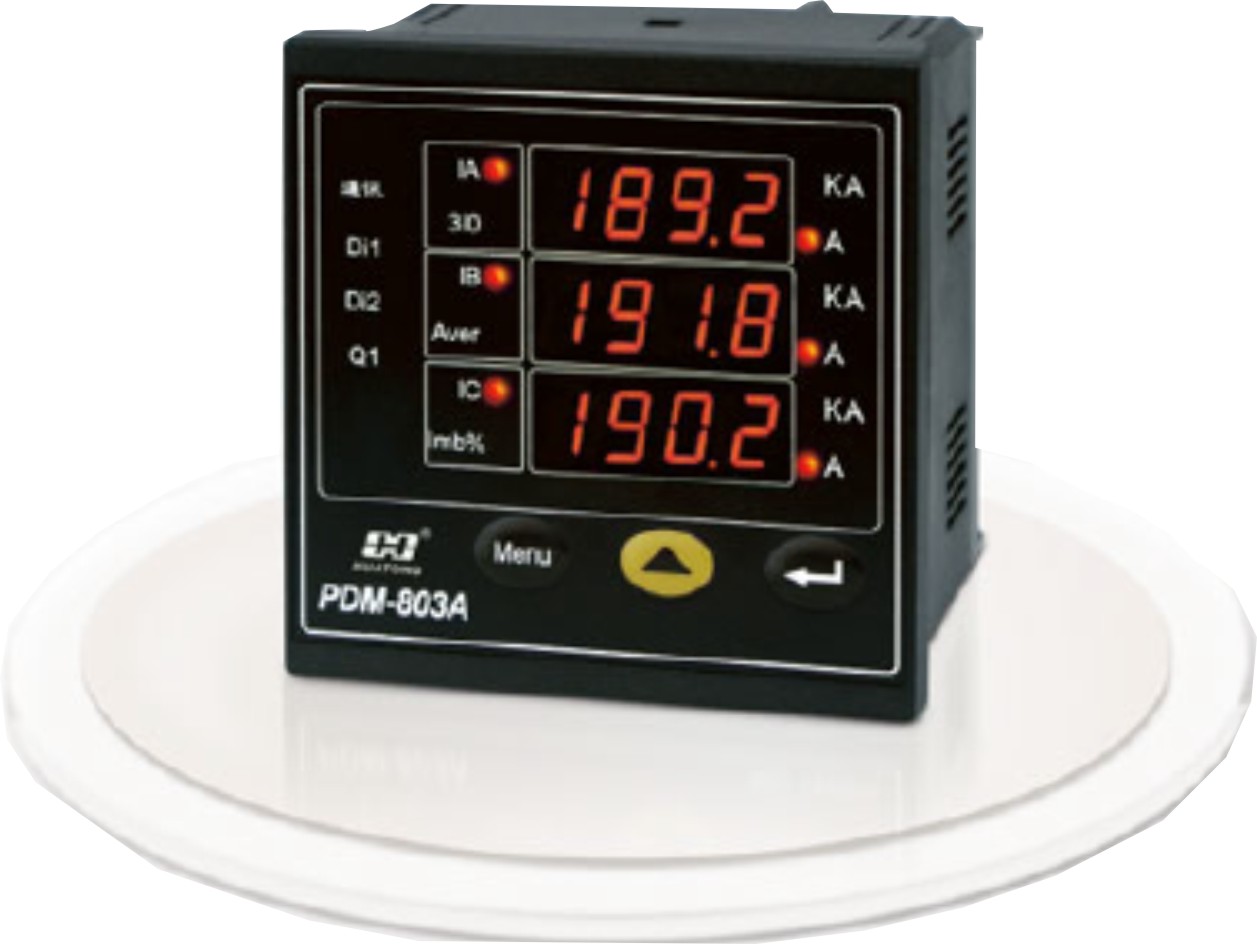

• PDM-803系列三相智能型电力仪表是丹东华通为满足数字替代指针表为生产的经济型三相数字式电表，其具有多种选配及扩展功能，满足网络通讯及智能化配电综合监控的需求。
• PDM-803系列满足从最基本的三相电流测量到三相综合电量测量及高精度电能计量；同时可选配：RS – 485通讯接口、开关量输入、遥控输出、脉冲输出等功能。
• PDM-803系列共有9款产品，典型应用如下：

特点

• 集全面的三相交流电量测量、电能计量、综合显示、越限报警输出、开关量出入、遥控输出、电能脉冲输出、网络通讯于一体，满足“四遥”功能；
• PDM-803系列采用模块化的设计理念，多种选配功能，使用者可以根据实际需求，选择最为经济及最佳性能价格比的功能组合，降低系统工程造价；
• 仪表除具有多种基本电参数测量/显示功能外，RS – 485通讯接口、LCD显示、越限报警输出、开关量输入、遥控输出、31次谐波分量、模拟量输出及电能脉冲输出均为选配功能；
• 采用宽范围交流信号输入、智能化校准、免维护等多项新技术，电流/电压测量准确度：0.2级，其他为0.5级；
• 各种三相电量：相电压、线电压、电流、有功功率、无功功率、功率因数，周波等电量参数及专业的有功电能、无功电能计量等均可选择；
• 可选配的液晶LCD（白色别光/黑字）面板，轻触式背光相应，延长使用寿命。满足新时代显示技术发展潮流，不但可同时显示多种电量及信息，并允许在高光环境中读表；
• 分布式安装的系列化网络电力仪表，从经济型的三相电流测量到综合性的三相电力监控，最大程度的满足不同应用场合及环境的使用需求；
• 完全取代模拟式电表、继电器、变送器；即可以作为盘装电表单独使用，也可以作为电力监控系统测控终端，实现电量采集和综合监控。

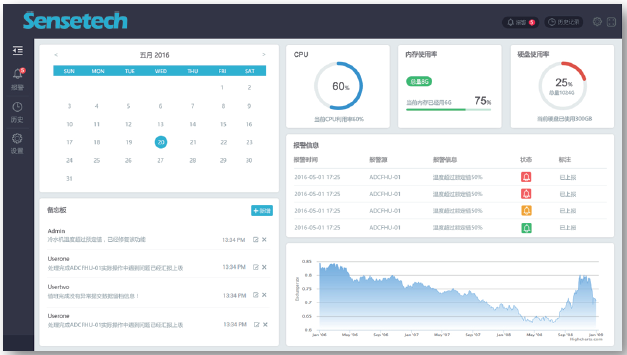

综述

标准产品化的楼宇自控系统具有易配置、易调试、易操作等特性，配置调试简单、上手即用，适用于总点数少于800的小型楼宇控制项目。

行业

楼宇自控行业

特点

• 适用于800（硬件点）以下的项目。
• 比传统数控减少50%以上的调试时间。
• 采购硬件即可使用软件，软件无需单独付费。
• 按照用户说明接好线，进行简单配置后，即可立即使用拥有大量完整实用功能的产品Easy BA系统。
• 调试人员不需要进行变成或者页面组态，只需要进行简单的设备配置系统即可使用。
• 现场工作人员使用手持pad设备通过WEB网页即可进行系统配置。

功能

工程人员端

• 设备配置
• 设备调试
• 修改用户密码
• 授权导入
• 设定系统使用期限
• 访问用户页面

用户端

• 六个子系统设备监控
• 各系统系统图
• 设备时间表控制
• 报警管理中心
• 历史数据

综述

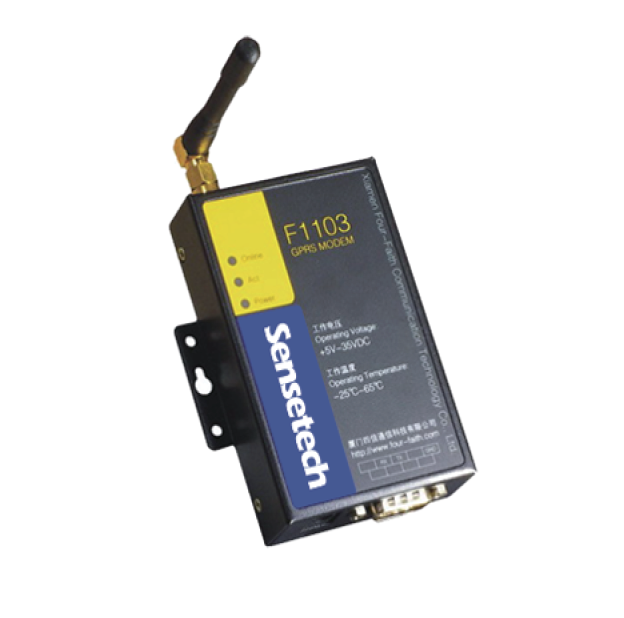

实想Sensetech NSA（Niagara SMS Alarm 短信报警）产品基于NiagaraAX框架开发，可以实时将系统的各信息（通知、报警等）通过自定义的短信内容以科学管理方式发送到任意接收人的手机上。

可以在不占用设备串口的寄出上实现对所有操作系统的兼容，且可以异地分离安装，以最简单、最直接、最高性价比满足用户需求。

特点

●应用灵活

只需连接网络即可发送短信，不一定连接到电脑或JACE上。

●兼容性强

兼容32blt和64blt系统，支持Windows/Linux，只需安装Niagara即可。

●节省资源

可以不占用JACE或者服务器的串口，没有接收用户数限制。

●可操性强

应用领域广泛，产品本身配置简单，易学易用。

●安装方便

产品体积轻巧，可安装在任何位置，便于选择信号良好的地方。

功能

●发送中、英文报警短信，无乱码信息。

●定时、间隔发送任意短信通知。

●支持自主动态短信内容编辑，支持多级发送。

●具有失败重发，查询余额等功能。

●可以设置多个号码用于接收报警短信。

参数

●电气

输入电压：9V-24V

输入电流：100mA(GSM 1800/1900MHz@12V的通讯状态下)

●通讯

以太网口：10/100M,2KV级浪涌保护

串口：RS232 x 1

●环境

温度要求：-20℃-+55℃

湿度范围：5-95%相对湿度

●操作系统

可运行Niagara3.8及以上的任何操作系统

●连接方式

局域网或以太网

●网络结构

JACE、服务器——网线直连，路由器——网线计入，无论公网或内容，只要能够Ping通即可发送短信

●Niagara 版本

Niagara3.8，Niagara4.0

综述

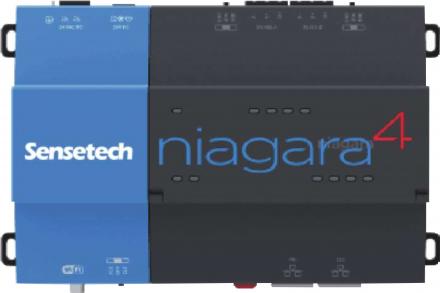

JACE-8000是一款嵌入式物联网（Internet of Things）控制引擎及服务器平台，可以用来连接多个设备和子系统，JACE-8000控制引擎提供了集成、监控、数据记录、报警、时间表和网络管理的功能，可以通过以太网或无线局域网远程传输数据和在标准Web浏览器进行图形显示。

应用

JACE-8000控制引擎的License型号得到了简化，并配备标准驱动以及可选的IO和现场总线扩展模块，以获得最大的灵活性和可扩展性。JACE-8000控制引擎使用最新版本的Niagara Framework^@——Niagara 4 来进行操作，以获得最佳性能。在较大的设施、多建筑应用和大型控制系统集成中，Niagara 4 Supervisor 可与JACE-8000控制引擎一同用于信息整合，包括实时数据、历史记录和报警，来创建一个独立、统一的应用。

规格

● TI AM3352：1000MHz ARM® Cortex^TM- A8

● 1GB DDR3 SDRAM

● 具备4GB闪存存储/2GB用户存储的Micro SD卡

● Wi-Fi(客户端或WAP)

● IEEE802.11a/b/g/n

● IEEE802.11n  HT20@2.4GHz

● IEEE802.11n  HT20/HT40@5GHz

● 可配置的无线模式（关闭、WAP或Client）

● 支持WPAPSK/WPA2PSK

● USB A型连接器

● 备份与恢复支持

● 具有带隔离RS-485接口

● 10/100MB 以太网端口

● 安全启动

● 24V交流/直流电源

● 运营Niagara  Framework^@4.1或更新版本

● 实时时钟

● 无电池

模块

● 支持的最大扩展模块

● NPB-8000-LON:4

● NPB-8000-232:4

● NPB-8000-2X-485:2

● 支持的最大IO模块

● T-IO-16-485:16

安装

● 针对Wi-Fi天线，要求所有侧面最小1.5”(38mm)的空闲，底部存在最低为3”(76mm)的空隙。

● 扩展模块：可以使用多达四（4）个。

● 两个单元标记中心的距离。

环境

● 运行温度：-20-60℃

● 储存温度：-40-85℃

● 湿度：5%-95% — 不冷凝

● 运输与震动：ASTM D4169，二级保证水平

● MTTF：十年以上
