楼宇自控(BA系统)施工要诀及看图纸要诀
前言:
楼宇自控系统是对大楼内所有设备进行智能化管理的一个平台,楼宇自控系统施工需要很多专业配合,难度比较大,楼宇自控系统施工如何才能做好呢?需要掌握什么知识呢?下面详解楼宇自控(BA系统)施工要诀及施工中看图纸的要诀,让你更全面的掌握BA系统施工知识。
楼宇自控(BA)系统能干什么?
楼宇自控(BA)系统能让我们在电脑(中央站)前随时查看任一设备的运行状态,并根据需要对设备进行远程起停控制。也可以预设值设备的启停时间,或根据预设值条件对设备进行自动启停控制。当某一台设备出现故障时,它会以报警方式提醒管理人员对该设备进行应急处理。
楼宇自控(BA)系统在施工中看图纸的要诀
BA系统施工在进场前,必须要有的几份图纸:风系统图、水系统图,电气图。这些图纸都需要跟甲方的电气工程师索要,不懂的地方联系现场空调、水、电气等施工方管理人员,寻求帮助!但是我们作为弱电工作者对于空调、水、电图稍微看懂一些才行!下面就根据在实际施工中说明下怎么看图纸中的核心内容。
(1)水:给排水比较简单,系统图就可以,看清出集水坑的位置,给水管的位置,大小就可以。
(2)电:电气、冷电,包括,低压电器配电图,这个图纸要吃透,每一路的控制回路,控制那方面的,是公共照明还是插座要分清。二次回路图要碰好,因为要设计到控制问题,是有源信号控制还是无源信号控制,一定要分清。
(3)风:空调,包括空调风系统图,水系统图,这两张图纸是你一定要吃透的。里面有风机的数量,类型,以及水系统里面的各个阀门,传感器的安装,简单的说下,风系统里面主要有,风机,送风机、排风机,风柜,新风机,空调风柜,盘管机,这几种。
安装在风机上的传感器主要有,压差开关,温度传感器,压差开关走的是开关量信号,可以用RVV的线进行辐射,温度传感器走的是模拟量的信号,所以要用RVVP 的线进行敷设,水系统,进水管,回水管,要分清冷冻水管跟冷却水管,不过正常来说现场很好分,带有保温层的就是冷冻水,不带的直接是裸管的就是冷却水。
水管的直径,要看清水管的大小DN400-DN100是比较常见的。要知道具体管径大小,方便定制设备。安装在水管上的传感器,水流开关,流量计,压力传感器,温度传感器。
(4)火:消防,一般在国内消防系统的风,水、电系统与弱电系统有界面分离(消防与弱电很多时候是两家公司在做)。所以消防问题基本不用考虑,但是施工要协调好,因为一台风机也许平时是排风,但是消防时要排烟,所以要2套控制思路,即;平时由BA控制,但是消防时一定要切断BA信号,由消防单独控制。
总的说来,电气二次回路图一定要明确控制思路,BA所有的控制都是与电气二次回路离不开的,所以现场经验是,跟电气的老大搞好关系,你的事情就好办的很,要不然,电找你麻烦,二次回路给你搞的乱七八糟,空调找你麻烦,不配合调试,你这个系统就是完完全全的失败。
楼宇自控(BA)系统施工要诀:
楼宇自动化管理分系统监控着大厦内所有机电设备,如冷热源机组、空调机组、新风机组、变风量末端装置、给排水、送排风、变配电、照明、电梯等设备。
(1)冷热源机组:现代的冷热源一般以冷冻机、热泵为主,配之以多种水泵、冷却塔、蝶阀、水位开关、温度计、流量计等,冷热源系统是楼宇内暖通空调系统的心脏,也是耗能大户,控制要求也高。
(2)机组运行参数:包括机组的启停状态、故障报警、供回水温度、流量、各水泵的启停状态、故障报警。供回水总管压差遥测及控制。按给定时间程序开关机组、水泵、冷却塔、蝶阀等。根据冷/热负荷来确定所需要的启动的机组数量,实行机组群控。
(3)空调机组:机组运行参数:包括回/送风温度、湿度、过滤器堵塞状态、风机运行状态和过载报警。按给定时间程序启停风机。根据温度调节空调机水阀开度。水阀与风机联锁动作。
(4)新风机组:机组运行参数:包括进出口温度、过滤器堵塞状态、风机运行状态和过载报警。按给定时间程序启停风机。根据温度调节新风机水阀开度。
(5)变风量末端装置:监视末端装置的温度和风量。按给定时间程序启停风机。控制末端装置的风门挡板角度。
(6)给排水监控:监视各种水箱的高、低液位和报警。监视各种水泵的运行状态和过载报警。按参数要求控制水泵启停。
(7)送/排风机监控:监视送/排风机的运行状态和过载报警。按时间程序控制风机启停。
(8)变配电监视:监视高/低压电气参数,包括电压、电流、频率、有功功率、无功功率、功率因数等。监视开关柜内接触器运行状态及故障报警。监视变压器温度及故障报警。
(9)照明监控:监视各照明回路的运行状态。按时间程序控制选定回路主接触器分合。
(10)电梯监视:监视各电梯运行状态及故障报警。
楼宇自控(BA)系统施工要点:
(1)空调风系统:包括空调风系统图,水系统图,这两张图纸是你一定要吃透的。里面有风机的数量,类型,以及水系统里面的各个阀门,传感器的安装。简单的说下,风系统里面主要有,风机,送风机、排风机,风柜,新风机,空调风柜,盘管机,这几种。
安装在风机上的传感器主要有,压差开关,温度传感器,压差开关走的是开关量信号,可以用RVV的线进行辐射,温度传感器走的是模拟量的信号,所以要用RVVP 的线进行敷设,空调水系统,进水管,回水管,要分清冷冻水管跟冷却水管,不过正常来说现场很好分,带有保温层的就是冷冻水,不带的直接是裸管的就是冷却水。
水管的直径,要看清水管的大小DN400-DN100是比较常见的。要知道具体管径大小,方便定制设备。安装在水管上的传感器,水流开关,流量计,压力传感器,温度传感器。电动调节阀的尺寸一定要和做水的施工管理人员沟通确定尺寸,其电动调节水阀也一般由做水管的来施工!
(2)配电:电气、冷电,包括,低压电器配电图,这个图纸要吃透,每一路的控制回路,控制那方面的,是公共照明还是插座要分清。二次回路图要碰好,因为要设计到控制问题,是有源信号控制还是无源信号控制,一定要分清。
水:给排水比较简单,系统图就可以,看清出集水坑的位置,给水管的位置,大小就可以。
火:消防,一般在国内消防系统的风,水、电系统与弱电系统有界面分离(消防与弱电很多时候是两家公司在做)。所以消防问题基本不用考虑,但是施工要协调好,因为一台风机也许平时是排风,但是消防时要排烟,所以要2套控制思路,即;平时由BA控制,但是消防时一定要切断BA信号,由消防单独控制。
总的说来,电气二次回路图一定要明确控制思路,BA所有的控制都是与电气二次回路离不开的,楼宇自控的施工秘诀就是多沟通多协调,与具有施工面的单位多交流,对你的工作进行具有极大的帮助!
总结:
楼宇自控系统施工方法一般需要完整做完一个项目的时候才会深有感触,光看理论可能一头雾水,做完一个项目后,再回头看理论,就是柳暗花明了!
文章来源:机房百科
- 楼宇自控系统硬件运行维护经验2018-08-15
楼宇自控系统硬件运行维护经验
楼宇自控硬件维护主要包括控制箱、传感器及执行器的维护。 楼宇自控系统是借助智能操作来代替人工操作的一种系统。在运行中,可能会出现画面不稳定,数据显示突变等现象。本楼宇自控系统采用某公司开放式Andover系统(参考),系统本身的稳定性已达工业标准,远远高于现场仪表、接线、变送器等。因此问题的出现主要是因为现场仪表或变送器等受到干扰或配电、工艺等方面出现故障时产生的。本节主要讲述现场设备的维护。
一、DDC控制柜内器件及接线
DDC控制器是现场设备与上位管理机之间的枢纽,起着举足轻重的作用,现场设备的维护须从控制柜入手,首先要了解控制柜分布及各控制器所控设备。其分布及控制设备详见BAS竣工图。了解DDC控制柜内器件及接线对维护至关重要:
1、接线端子:用来连接现场设备与控制器的接线。接线端子接线为去现场设备接线和去控制器接线。这是检测现场设备信号的着手处,如果发现上位机画面某信号显示不正常可在此处检测其信号是正常。DI点可通过现场设备的开与关,在此处检测过来的是信号是否为短路与断路,如开对应短路,关对应断路,则信号正常;DO点可通过上位发送开关信号,在此处检测发出的信号是否为短路与断路,如开对应短路,关对应断路,则信号正常;AI点在此处可检测现场过来的信号是否为0-10V直流电压或电阻值为1K欧姆左右(只有温度信号是电阻值),若在此范围内,均属正常;AO点可通过上位画面发出指令,在此处检测是否有0-10V的直流电压。
2、空气开关:控制现场传感器、执行器、控制器的电源。
3、继电器:协助DO点完成启停控制,有与强电隔离作用。当DO模块发出开的指令,使继电器线包得电,通过触点控制现场设备的起停。用上位控制DO点输出,相应继电器应吸合并发出“啪”的声音。如果没有反应,应先检查DO点是否输出电压,如果输出正常,则应检查继电器是否损坏。
4、电源:为控制器、继电器、现场传感器、执行器供电,具体供电方式可参看BAS竣工图。
本系统现场执行器主要为风阀执行器和水阀执行器。水阀执行器使用24V(空调机为220V)交流电源供电,控制信号为10V直流电源。正常情况下,当控制信号从0V变到10V时,阀的开度也应该从0%变到100%。如果系统运行时,执行器不动作,则应首先检查是否有24V交流电源,如果没有,到柜子里相应位置检查,模块是否送出命令或者保险丝是否烧断。若无以上问题,检查线路是否正常。如果执行器动作,但动作方向相反,应调节执行器上的正反向旋钮,使其旋到另一方向。如果此时执行器动作方向仍无改变,则应检查是否有控制信号送出。到柜子里用万用表</a>实际测量,如果实际测不到,可能通道损坏。如果模块正常,可能是线路问题,检查线路。 风阀执行器使用24V交流电源,控制信号10V直流。检验方式同水阀执行器。
二、四种类型点的检测方法
AI点本系统涉及的AI点包括:温度、湿度、二氧化碳、一氧化碳、新风流量等。
温度检测:当某一温度偏离正常情况下如:-46℃或121℃时则表示此温度处于故障状态。传感器使用的是10KT的热敏电阻。正常阻值小于500Ω,发生故障时,在对应的DDC控制的接线端子上测量其阻值是否在正常范围内,若为负数则表示现场短路;为无穷大则表示现场开路,检查端子至传感器的线,即可恢复正常。
湿度检测:当某一湿度与其它湿度值出现较大偏差,或长期为88%左右,则表示此湿度处于故障状态。湿度传感器的反馈信号为0-10VDC电压,通过在对应端子处电压的测量,可判断线路或湿度传感器是否正常,针对维护,即可恢复正常。
AO点:本系统的AO点主要包括阀位控制。水阀控制输出指令均为0-10V电压。当阀位开度与上位人机界面的显示有较大出入时,可通过在端子上测量电压,看上位界面设置为50%时,电压是否为5V,顺线检测执行器端电压是否一致。如果端子电压与执行器端电压不一致,检查线路并更换。
DI点:本系统DI点主要包括各种状态、手/自动、及故障点。DI点为无源触点,当受控设备处于闭合状态时,如果正常情况下,状态点不能返回,则应该用万用表测量二次回路控制柜对应端子是否闭合,如果端子未闭合,则为二次回路控制柜问题,由相关方调整。
DO点:本系统DO点主要是对设备的控制。发出控制指令会使相应的继电器吸合,使受控端线路闭合。用上位发出控制指令,是否有继电器吸合声,若无,则检查受控设备端线路。
三、维护实例
1.如何检查网络控制器离线
当操作站电脑显示某台网络控制器离线(Offline)时,可按以下方法检查:
1)检查中控室至网络控制器之间的连线是否正常。
2)检查网络控制器的电源是否正常。
检查网络控制器E的灯关闪烁是否有红灯,及通讯等闪烁是否在交替闪烁。
4)如果以上三项均为正常,有可能是设备本身出现故障,请与XX联系。
2.如何检查DDC离线
当操作站电脑显示某个DDC离线(Offline)时,可按以下方法检查:
1)检查网络控制器至DDC之间的连线是否正常。
2)检查DDC是否供电正常,是否保险丝烧了(控制器的电源保险丝及控制器的保险丝,DDC的保险丝须打开面板才能见到)。
3)如果以上两项均为正常,有可能是设备本身出现故障,请与XX联系。
3.如何检查温度传感器是否正常
本工程所用温度传感器为 知名品牌(参考)提供的传感器,为RTD电阻式的。其返回的电阻值与温度的对应表可在所附的产品说明书中查到。当在操作站电脑上发现有现场温度值不正常时,则可按照下列方式检查:
A.在现场控制箱中找到相应端子,将返回信号线除下并测量其电阻值,检查相应的温度值是否正确;如正确,则见(B)项,如不正确,则见(C)项。
B.按照控制箱图纸的接线检查有关接线是否有问题,如查不出问题,则可能控制器出现问题,请与我司联系。
C.在现场的温度传感器的安装位置检查有关温度探头返回电阻值是否正确,如仍有问题,则此传感器有问题,需更换;如返回的电阻值是正确的,则是温度传感器至控制箱的接线有问题,请找有关人员解决。
4.如何检查CO2浓度传感器是否正常
本工程所用有CO2浓度传感器,为0-10V电压式的。其返回的电压值与CO2浓度的对应为0-2000PPM。当在操作站电脑上发现有现场CO2浓度值不正常时,则可按照下列方式检查:
A.在现场控制箱中找到相应端子,将返回信号线除下并测量其电压值,检查相应的CO2浓度值是否正确;如正确,则见(B)项,如不正确,则见(C)项。
B.按照控制箱图纸的接线检查有关接线是否有问题,如查不出问题,则可能控制器出现问题,请与XX联系。
C.在现场的CO2浓度传感器的安装位置检查有关温度探头返回电压值是否正确,如仍有问题,则此传感器有问题,需更换;如返回的电压值是正确的,则是CO2浓度传感器至控制箱的接线有问题,请找有关人员解决。
5.如何检查温湿度传感器是否正常
本工程所用有温湿度传感器为 知名品牌(参考)提供的系列产品,其中温度为RTD电阻式的。其返回的电阻值与温度的对应表可在所附的产品说明书中查到。当在操作站电脑上发现有现场温度值不正常时,则可参照上面3方式检查。其中湿度为0-10V电压式的。其返回的电压值与湿度的对应为0-100%。当在操作站电脑上发现有现场湿度值不正常时,则可按照上面4方式检查。
6.如何检查空调机组风阀是否正常
本工程所用的风阀执行器采用*(参考)的产品,它采用24VAC电源对调节阀进行驱动,0-10VDC返回电压信号显示阀门的开度。接线方式可在所附的产品说明书中查到。
当操作人员发现阀门开度与控制信号有很大差别时,可按下列方式检查:
A)在现场切断相应控制箱的电源,然后打开相应的阀门驱动器外壳,手动转动驱动器上的齿轮,检看阀门是否淤塞。
B)检查控制箱外部和内部的接线,查看是否有问题。
C)检查控制器的输出电压是否正常,如不正常,则可能是控制器出现问题。请与我司联系。
D)如以上三项均正常,则可能是驱动器有问题,请与相应厂商联系便于更换另一个新的驱动器。
7.如何检查压差开关是否正常
压差开关为一个开关量信号,接至压差开关的信号线共有二条。当发现现场的信号与实际状态不符时,可按照下列方式检查:
A)检查控制箱外部和内部的接线,查看是否有问题。
B)试吹其中的一根“+”管,如果有状态改变,则为正常。
C)如B项不正常,则可能是传感器有问题,请与相应厂商联系便于更换另一个新的驱动器。
8.如何检查液位开关是否正常
液位开关为一个开关量信号,接至液位开关的信号线共有二条。当发现现场的信号与实际状态不符时,可按照下列方式检查:
1)检查控制箱外部和内部的接线,查看是否有问题。
2)查看液位浮球朝向是否放反。
四、硬件维护细则
1、定期清理系统控制柜,粉尘长期滞留可能会导致系统硬件设备内部的短路或断路,引起设备故障。
2、保持控制室内空气流通,地面干净;保持室内温度在20~25℃。
3、无论设备是否通电,非经授权者都不得插拔系统部件,不得对系统通讯电缆和电源电缆等乱拔乱动。在系统通电时,严禁随意移动机器。
4、严禁在电脑主机上做任何与工作无关的事情,禁止外界的电脑软盘进入本控制系统,禁止在电脑上玩游戏,以免感染计算机病毒。
5、在系统正常工作后,不得随意退出图形监控画面,不得随意关闭系统。
6、定期检查控制器各模块的工作状态,发现问题应及时处理。
五、软件维护细则
这里所说的软件维护,主要是指如何解决系统的一些问题,并使之更好地运行。
1、在没有完全掌握软件或没有充分把握的情况下,请勿随意修改软件
2、禁止在计算机上玩游戏和运行其它不相关的软件
3、在不是十分清楚的情况下,禁止修改系统和应用软件的配置。发现软件有问题,及时报告有关部门。
4、定期备份数据,以免造成不必要的损失
六、应急措施
1、在各种问题出现时,您首先要做的是把一切系统回路控制切换到手动,然后再进行其它问题的处理。
2、在控制柜内出现烟雾或有特殊气味(比如糊味)散出时,若来自控制器请快速关断控制器电源,然后再着手问题的检查和解决。
本文来源:智能化弱电工程设计与施工。
版权归原作者所有,如有侵权,请联系删除。
- 背依物联网:物业公司正坐在一座金山上2015-09-15
背依物联网:物业公司正坐在一座金山上
现在不少物业公司觉得生存困难,但是杭州汤米智能科技有限公司CEO徐超龙却语出惊人,他认为,物业公司正坐在一座金山上,但至于你能不能挖到金子,就看你能不能充分的拥抱物联网了:在物联网的时代,社区将更加注重安全,快递公司进进出出并不适合,那时的智慧社区出于安全的需要,快递最后一公里将由物业接管,而且所有的水电费、物业费等将由微信、支付宝等支付。智慧城市是深化物联网应用的最佳载体,虽然与移动物联网相比,它发展缓慢,但毋庸置疑的是,智慧城市将颠覆我们的生活方式。
“早上起来对着镜子刷牙,这时显示器已根据时间、地点和路线,为你选择好最佳的上班路线……”在新华网与宁波市经济与信息化委员会、中国通信工业协会物联网应用分会、中国物联网(工信部电子科学技术情报研究所)联合举办的中国(宁波)智慧城市高峰论坛——物联网智能化应用与服务高层论坛上,杭州汤米智能科技有限公司CEO徐超龙的演讲获得了阵阵掌声。
语出惊人:“物业公司其实正坐在一座金山上”
“现在的物业公司生存都有困难,物业费收不上来。而其实呢,物业公司正坐在一座金山上,未来除了所有的水电费、物业费等将由微信、支付宝等支付外,快件将由物业完成最后一公里,而顺丰、圆通、中通等所有的快件最后一公里,将由物业公司配送上门,由物业集中统一发放。”演讲开始,徐超龙就围绕当前物业公司生存困难进行了分析。语出惊人,让不少人大开眼界。
“物联网时代,社区将更加注重安全,快递公司进进出出并不适合那时的智慧社区安全的需要,快递最后一公里将由物业接管。”徐超龙的言下之意,物联网时代随着智慧社区的全面推开,散在的东西都将整合为智能系统,物业公司将大有作为。
“智慧城市由智慧社区、智慧家庭、智慧交通和智慧医院组成,智能家电将颠覆你的生活方式。”徐超龙把自己比喻为十年前的马云,他认为“未来没有智能家居生活肯定不行”。
大开眼界:智慧魔镜,帮你安排最佳出行路线
“早上起来对着镜子刷牙,这时显示器已根据时间、地点和路线,根据A、B、C等路线,根据路线实时情况,为你选择好最佳的上班路线,比如A线路发生交通事故了,B线路堵塞了,而C线路目前通行较通畅……”徐超龙说,智能家庭应用的项目很多,比如智能升降衣柜、智慧感应灯、智能搭配等等,这些将完全颠覆你现在的生活方式。
早上太阳出来了,窗帘自动打开了。然后,电视自动打开播放早间新闻。走进卫生间,洗脸刷牙之间,最佳交通路线已选好。今天天气有变化,穿什么衣服?智能衣柜已告诉你选什么衣服、放在第几层。今天要参加宴会,怎样搭配出彩呢?智能搭配已告诉你如何整装出门。离开家,智能安保能让你实时掌握家内安全动态……也许很多人认为,这还是设想。那么你错了。
记者了解到,已有杭州企业提供智能家居的设计安装服务,价格需要5万元;而智能衣柜等将于明年4月上线。
专家观点:智慧城市是深化物联网应用的最佳载体
新华网副总编辑兼移动互联网事业群总经理申江婴在论坛上表示,智慧城市是深化物联网应用的最佳载体。目前我国的物联网应用发展已经进入实质性推进阶段,但与移动互联网相比,发展还十分缓慢。究其原因,一是因为物联网产业链条长且分散;二是由于很多信息技术领域的应用在国内行业往往是分割的,导致行业壁垒,严重制约着应用的发展。当前,智慧城市无疑为物联网等新一代信息技术产业提供了重要的发展契机和应用的载体。新华网联合国家相关权威机构提出的“千家互联网小镇”行动计划将实现基础设施、政务、民生、旅游、农业、教育等与互联网的泛在连接与充分融合,为全面提升社会治理水平、政务服务能力、经济发展活力、居民生活品质,为大众创业、万众创新提供有力支撑。
库评:提到物业,我们首先会联想到水电费、人情纠纷等各种杂七杂八的生活琐事;提到智能家居,我们会想到家用机器人、智能电视等各种高大上的东西。殊不知,两者一结合,就已经走在迈向智慧社区的道路上了。徐超龙的这段金山论断给传统行业创造价值提供了很好的思路,那就是传统服务业与物联网的“联姻”。这种趋势是势不可挡的,因为我们的家居一定会走向智能化,而生活水平的提高又让我们对服务质量的要求不断提高。但是结合的点究竟在哪里,是一个值得思考的问题,比如说文中的物业公司就可以从快递入手:最近几年,新兴了许多解决快递最后一公里的公司,尤其在高校和一些非常大的居民区里,一旦智慧社区建成,快递公司不再能进出小区,这一大块的利益将会被物业公司拿走。典型的传统服务业还有餐饮和旅游,那么库客认为,将物联网与之结合,将会创造更大的利益:厨房和可视结合,可以打造出看得过瘾、吃的放心的“健康厨房”;旅游从酒店入手,给游客高科技智能化的居住体验。总之,物联网就在那里,金山就在那里,关键看你怎么去挖金了! - 工业互联网时代,智能硬件和软件中间件在制造业迅速崛起2015-09-14
工业互联网时代,智能硬件和软件中间件在制造业迅速崛起
2015-09-13 物联网智库制造业两大痛点,劳动力成本攀升、管理效率的制约,正在被逐一攻克。
针对劳动力成本的问题,“机器换人”成为愈演愈烈的风潮。昨天笔者读到一篇新闻,东莞长安镇诞生了东莞地区的首个无人工厂,每天60台机械手臂没日没夜的打磨一个个手机结构件,只有3名工人负责看线和检查,节省了90%的人力,近600人不需要在工厂上班了。
多地政府相继出台补贴鼓励企业“机器换人”,仅东莞一地不足一年受理相关项目530个,将减少用工约3.6万人,加上白电企业美的、格力、海尔等高调进入工业机器人制造领域。一时间工业机器人成为新型蓝领,代替传统劳动力,在制造业生产线上呼风唤雨。
由于机器人的引入,工厂操作现场的装备水平获得大幅提升,使得管理效率的制约成为了更为突出的制造业痛点。
这个痛点解决起来并没有那么容易,能否突破IT与OT之间的断层,将操作现场中传感器与执行器的数据直接上传到信息层,成为突破管理效率制约的有效手段之一。
工业互联网时代,稳定可靠的智能硬件和软件中间件在IT与OT断层的衔接中起到了决定性作用,然而在这方面具备深厚行业积累并且做过成功实施的公司少之又少…还好最近笔者听闻了智能制造圈里正在盛传几个经典案例,而主导这些项目的人物正是笔者的微信好友,杨鹏宇。
为了进一步了解突破管理效率制约的方案,于是便有了下面的对话。
彭昭:把工厂操作现场层面的传感器和执行器的数据直接上传到IT系统,将信息系统和传统工控系统彻底融合,是怎么做到的?
鹏宇:现在有两种不同的做法,都代表大的趋势。
❶我们现在的做法是采用分布式控制结构,通过成熟的中间件,衔接IT系统和传统的传感器和控制设备。
❷另一种做法是直接将传感器数据接入云端,据我了解IBM正在做相关的方案。现在联网的成本已经降到足够低,无论是WiFi模块还是通讯技术,都在持续发展,促进了物联网在制造业的落地。
这两种做法都可以进行尝试。工业系统和商业系统的融合,强调安全性和可靠性,我们的实施方案已经有了大量的安装实例,软件架构,数据管理和安全加密对于IT人来说非常容易理解。
互联网能够如此易于扩展,如此强大,很重要的一点就是开放和模块化。无论是云平台还是各种应用软件,都有完善的API接口。不管你开发任何东西,一定要有比较完整的开放接口支持,准备好跟第三方去打交道,才能形成生态圈,快速实现各种功能,解决痛点需求,但是很不幸,传统的工业自动化系统这种概念并不普遍,大都比较封闭。
解决这个问题需要一个过渡过程,从原来的完全封闭状态,到现在逐步在某些行业有了通信标准。但是这种通信标准也不能保证完全互联互通,不能解决统一设备模型之类的问题,还是属于局部的互联状态。我们所提供的中间件起到了一个过渡作用,向上有比较完善的API供各种IT系统调用,向下支持开放驱动框架,拥有众多标准和非标准的通信协议,能够跟传统设备直接打交道。这套方案已经有了十几年的历史,从大量的实践经验中总结提炼得来。
彭昭:如果采用第一种做法,所有的商业系统都能实现和工业系统无缝对接吗?
鹏宇:是的。比如MES管理系统,本身是信息系统,对接的是事件和流程,关键需要的就是数据。但是传统的工业数据存在于传感器和执行器那些封闭的盒子里面,而信息系统是没办法拿到这些数据的,或者获取数据的代价比较高昂。所以就需要成熟的中间环节去破解这些数据,而且是使用相对低的成本破解数据,否则没有意义。
我们的定位就是要解决中间这个环节,让工厂底层所有的数据都能汇总到IT系统进行处理。我们正在做一些独特的项目,顶层采用IBM等提供的设施管理信息平台,中间层使用我们从工厂到信息系统的采集和传输平台,底层采用传统的控制系统。
以我们在福特汽车实施的项目为例,直接从各种机械设备上面提取数据,采集之后把所有的数据变成福特规定的数据模型,汇总到全球统一的数据中心。比如工厂里的空压机如何规范,有多少个监控点,命名规则,运行参数和报警,以及数据记录都在我们提供的智能硬件中完成并接入IT网络传输。这个项目是IT部门发起的,因此要求所有传输数据和联网设备可以被IT理解和管理,不允许使用原有的自动化协议,这就需要建立整套的规范。
这个过程并不容易,工厂设备中的变量是很难直接翻译成IT语言的。福特项目的核心是建立数据的企业标准,福特采用了强大的顾问团队的建议,在各个国家的各个工厂,推进信息的全球化集中管理。如何跟不同的设备通信,如何还原通信对象,如何在网络中配置通信对象,福特都做出了明确的标准要求。
彭昭:福特项目最终实现了什么价值?
鹏宇:收益包含十几个方面,比如能源节省25%左右,操作成本节约5%而且可持续等等,非常多。这个项目主要解决的就是管理效率问题,原来很多封闭的系统根本没法管理,没法提取数据,现在这些难点都被攻克了。企业建立了统一的标准,以前全球各地的现场自控体系比较复杂,不同的工厂所使用的设备系统大相径庭,而且对于报表等有不同的要求,甚至还有很多报表依靠手工制作,效率很低,现在全部实现了通过IT系统进行实时管理。
彭昭:直接把现场层的数据接入信息系统,不怕影响现场控制系统的可靠性吗?

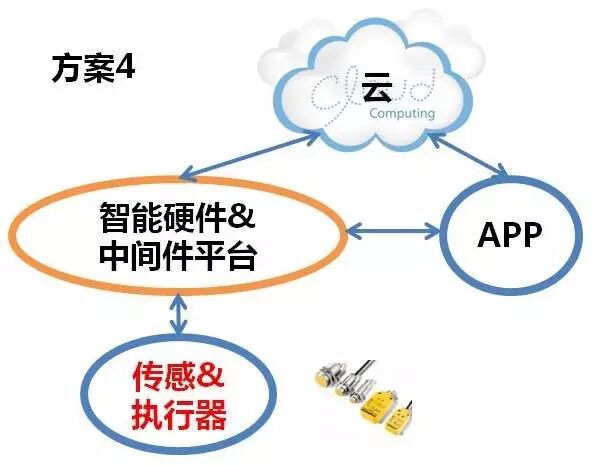

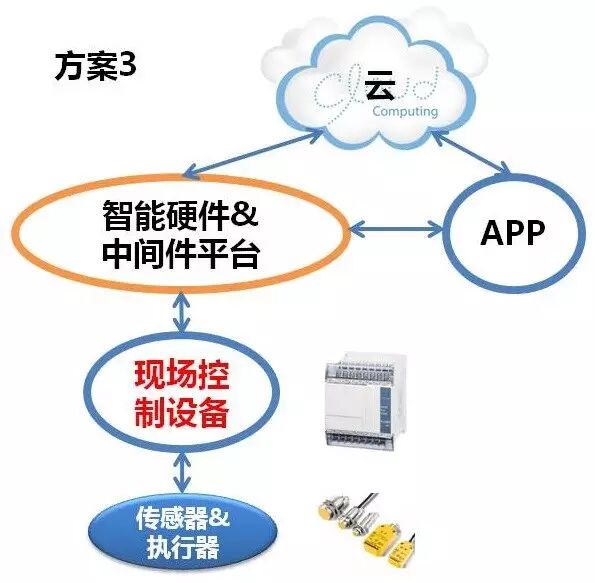

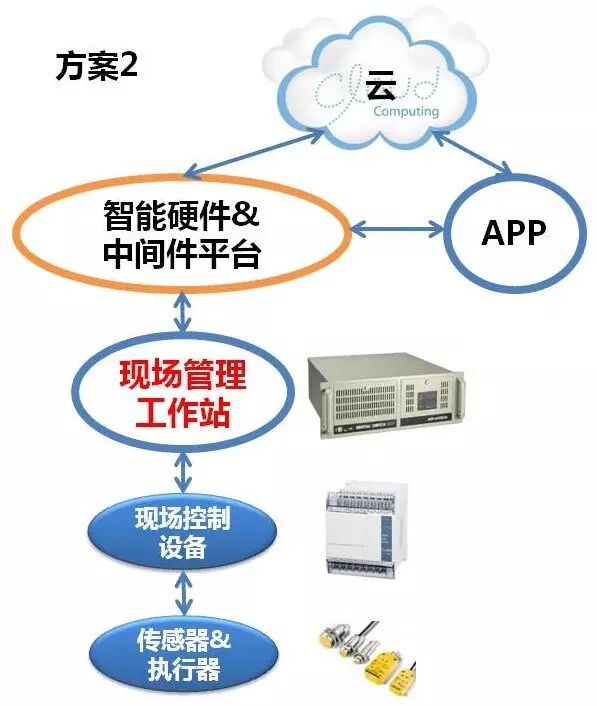

鹏宇:福特在这方面进行了充分的论证,他们根据可靠性把系统划分为4种方案。第1种是把现场所有设备直接联网接入云端,这种当然可靠性最低。第2种是就地接入我们提供的服务器,然后再接入云端,第3种和第4种是利用我们提供的分布式智能硬件——JACE,把数据采集处理逐步移到操作现场的更前端,从管理层,到控制层,再到现场层,使用可靠稳定的智能硬件替代现有的管理监控器件、现场控制器件,乃至直接连入现场执行层面的输入输出信号,系统方案越来越完善,系统架构越来越简单。

从方案2到方案4,经过福特的论证,系统的可靠性事实上随着方案的推进而逐步提升,初始投入和系统生命周期的逐年投入越来越均衡,最终福特选择的是第3种和第4种方案的混搭。
我们提供技术,可以把传统设备的数据转化成可以被IT理解的数据,然后上传到互联网,这就是我们的角色定位。我们把所有的方法公开出来,以便不同行业的系统集成商使用。
彭昭:福特的项目,如果在其他的制造业企业中推广,具备工业化大批量复制性吗?
鹏宇:这要看企业是否下定决心解决痛点问题。福特做全球大范围工厂联网的重点是要建立整个企业的中央管理系统,要第一时间拿到所有工厂的数据进行分析和评测,提升管理效率。如果没有大范围联网,全球的报表汇总起来需要很长的时间,时间成本很高,而且报表的质量、精度和规范性都是问题。通过中央管理系统,使用成熟的IT方案极大的压缩了时间成本,报表的质量也大幅上升。汽车厂虽然大批量的采用机械手臂进行生产,生产线很先进,但是在辅助系统、能源管理系统和信息管理系统方面,提升的空间仍旧很大。
国内企业如果也能下定决心,就能复制这套做法,这其中最大的难度在于企业标准。国外的企业往往先建立标准,再决定具体投资和实施。一旦进入具体的实施流程,目标已经非常明确。第一步是把所有的数据采样先做好,存储下来作为标准模型,至于这些数据怎么挖掘和分析,慢慢再跟IT公司探讨,这是第二步、第三步的事情。前期有个周密的计划,对于国内企业来说非常重要。
编制企业标准这个事情,国外是靠专业的顾问咨询公司,国内更多时候是靠企业自己的部门或者相关供应商。
彭昭:所以国内如果想打通商业系统和工业系统,最大的难度在于找不到顾问咨询公司,只能依靠企业自己?
鹏宇:专业顾问咨询公司缺乏是事实,但也并不完全是找不到的问题,如果找到的话,制造企业愿意为这个事情买单吗?因为咨询公司提供的是专业服务,是无形的东西,国内企业仅仅只为看得见摸不着的服务买单还没有形成一种成熟环境。
顾问咨询公司的角色在国内往往被分化在系统集成商、设计院和企业内部的I工程师团队身上,很少有专业的公司承担这个任务,这是在提工业互联网的时候,国内和国外差别最大的一点。
另外补充一点,其实在工业互联网的推进阶段,我们应该意识到每个公司只需要聚焦在自己擅长的一段,比如有些公司擅长云端技术,有些擅长传输技术,有些擅长传感技术,有些擅长芯片技术,把每个公司的长项组合起来,形成生态圈,才是适合工业互联网发展的思路。
####
采访者:物联网智库 创始合伙人 彭昭
欢迎与笔者直连,愿意聆听你在智能制造领域的建议和方案。
对话者:Tridium中国区市场总监 杨鹏宇
Tridium是全球性的软件和技术服务公司,致力于开发通用软件框架来解决设备设施管理相关的各种问题。Niagara Framework是基于JAVA为用户提供的一种开放的软件架构,可以集成各种设备和信息系统形成统一平台,通过Internet使用标准Web浏览器进行实时控制和管理。Tridium是霍尼韦尔(Honeywell Int.)旗下全资企业。
